編 號：QUAD-0013
型 號：WS-200
更新時間：2012.10.31
點擊查看大圖片相關產品鏈接：
●4畫面分割器 ?? ●6畫面分割器 ?●8畫面分割器 ?●9畫面分割器??
●12畫面分割器?? ? ●16畫面分割器??? ●24畫面分割器?? ?●車載畫面分割器
●VGA畫面分割器?? ●分割器控制鍵盤?
主要功能:
◇ 二畫面分割器3種顯示模式:
模式1: 兩個全屏主畫面之間相互切換;(如圖1)

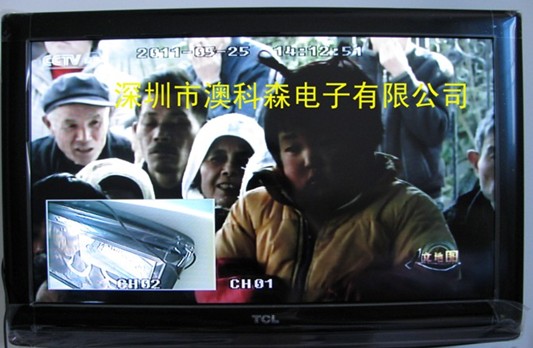

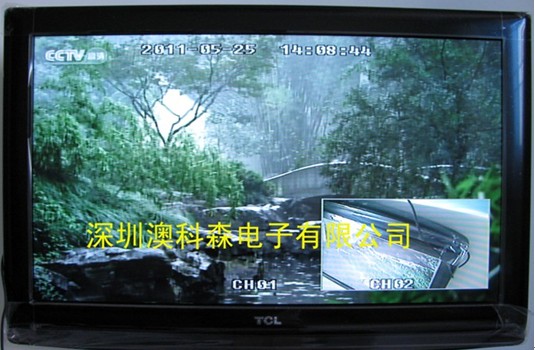

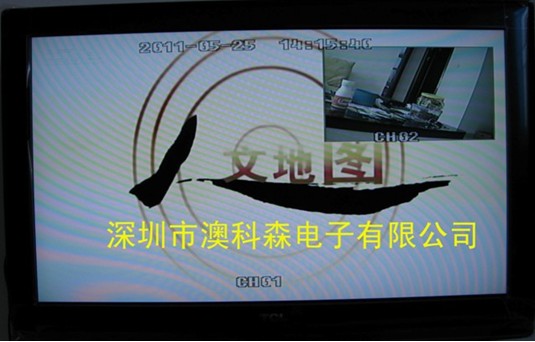

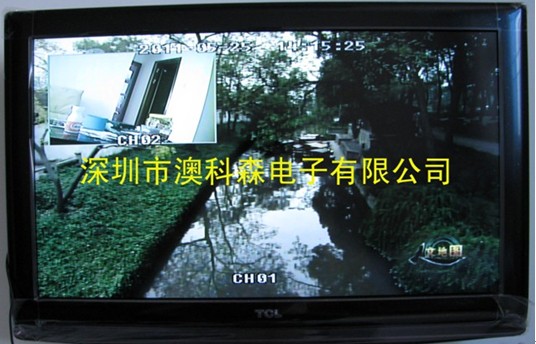

模式2: 主畫面,子畫面在同一屏幕中實現畫中畫功能,且主畫面與子畫面可相互切換;(如圖2)

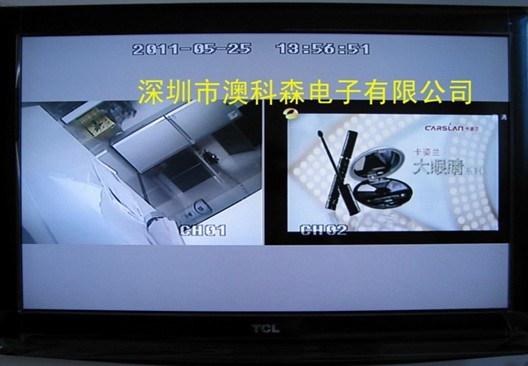

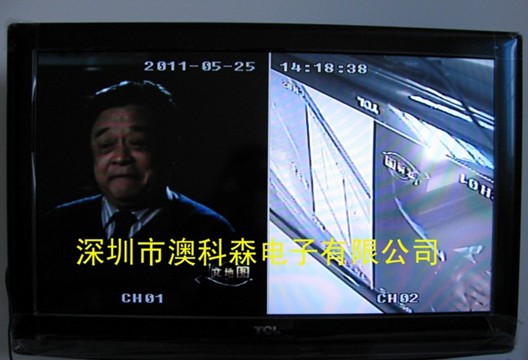

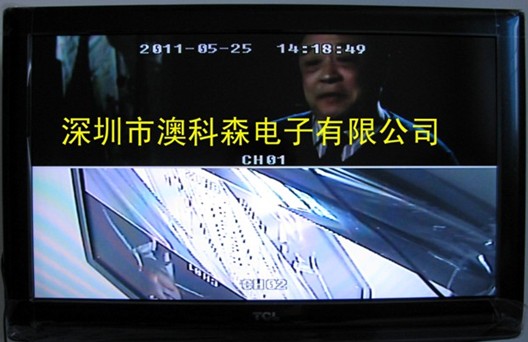

模式3: 左右二分割,上下二分割,全屏二畫面左右分割,且二分割模式間能相互切換;(如圖3)
3種模式間可通過外部按鍵相互切換,方便快捷,由您選擇.
◇ 斷電記憶保存功能:? 斷電復電后保存掉電前屏幕顯示的畫面模式,無需重復操作.
用途: 車載視頻監控,儀器儀表設備集成顯示控制,工業自控系統監測,電子機械設備,
?????????? 醫療設備、美容行業圖像比對,戶外廣告屏顯示，金融、公檢法系統，地鐵監控,
?????????? 電子元器件工廠接插件生產車間平整度檢測圖像對比及特殊場合的顯示控制.
附注: 此外可以按客戶不同需求訂做
二畫面分割器顯示模式:
產品參數:
|
?畫面刷新率 |
PAL制：25幀/秒；NTSC制：30幀/秒 |
|
分辯率 |
PAL制：720×576；NTSC制：720×480 |
|
視頻輸入 |
2BNC，峰值：1Vp-p，阻抗：75Ω |
|
視頻輸出 |
1BNC，峰值：1Vp-p，阻抗：75Ω |
|
輸入電壓 |
?DC 12V/1A |
|
溫度范圍 |
-10℃~ +60℃ |
|
規格 |
140mm(長)×100mm(寬)×25mm(高) |
32寸TCL液晶電視顯示效果圖：
??
??
?
?
?
?
聲明：所有產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準。本公司保留最終的解釋權。
