產品名稱：VGA4畫面分割器（VGA輸入輸出）
編 號：WS-VGA0401
型 號：WS-8B0401
更新時間：2014.07.05
點擊查看大圖片
編 號：WS-VGA0401
型 號：WS-8B0401
更新時間：2014.07.05
點擊查看大圖片
一．特點介紹：
????? WS-8B**01系列視頻/VGA分割器是專業化的視頻處理與控制設備，能夠在高分辨率的平板顯示設備上以多窗口模式同時顯示多路視頻/VGA畫面信息。
???? ?WS-8B**01系列分割器采用純硬件結構設計，無操作系統，整個系統完全封閉式運行，不需要電腦和啟動軟件等操作, 非常簡便, 穩定性高, 輸出圖形質量好, 穩定性大大高于基于WINDOWS操作系統的“計算機＋板卡”方式和基于嵌入式結構設計、內嵌專用操作系統方式的傳統控制器, 上電即 可工作，啟動時間小于5秒鐘，穩定性高。
???? ?WS-8B**01系列分割器采用純硬件結構設計，無操作系統，整個系統完全封閉式運行，不需要電腦和啟動軟件等操作, 非常簡便, 穩定性高, 輸出圖形質量好, 穩定性大大高于基于WINDOWS操作系統的“計算機＋板卡”方式和基于嵌入式結構設計、內嵌專用操作系統方式的傳統控制器, 上電即 可工作，啟動時間小于5秒鐘，穩定性高。
????? WS-8B**01系列分割器可接受多路VGA/復合視頻格式(BNC 標準接口)信號，并按用戶要求對輸入信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終輸出統一格式的VGA或RGB信號。
????? WS-8B**01系列VGA分割器采用模塊化設計，根據客戶的具體需要，增減不同的功能模塊。以最優的性能價格比來滿足客戶的要求?？梢愿鶕?jù)用戶的實際需求配置成從2分割到16分割的不同輸入信號通道。
???? ?WS-8B**01系列產品提供可視化的操控軟件,方便進行各種信號切換,實現窗口漫游，疊加，縮放，畫外畫平鋪,窗口透視等功能,同時提供多種預設的操作模式。
???? ?WS-8B**01系列VGA分割器采用專用工控機箱，在提高系統可靠性方面做了許多特殊設計，可靠性大大優于基于PC的其他系統。
???? ?WS-8B**01系列VGA分割器特別針對目前顯示器件的數字平板化,大尺寸化應用, 解決目前市面上信號在大尺寸平板顯示設備上出現的馬賽克, 粗糙大顆粒等畫質問題。
?
二．工作原理:

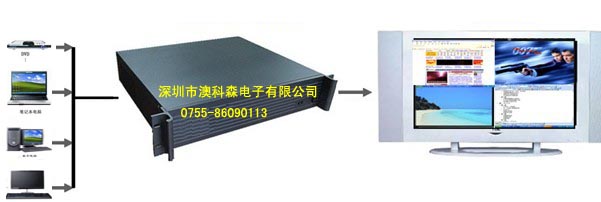

????????VGA畫面分割器(又稱多窗控制器，視頻分割器，VGA分屏器，畫面分割器)主要功?
能是在高分辨率的顯示設備(平板/投影機)上以全屏或四窗口模式顯示多路VGA等視頻信息，也就是將四路VGA或者視頻的畫面，每一個全畫面縮小成1/4的畫面大小并放置于不同位置從而在監視器上組合成四畫面分割顯示。VGA畫面分割器是一款專業化的高端圖像處理設備，能夠在一個顯示終端上同時四個動態畫面.
????????VGA畫面分割器(又稱多窗控制器，視頻分割器，VGA分屏器，畫面分割器)主要功?
能是在高分辨率的顯示設備(平板/投影機)上以全屏或四窗口模式顯示多路VGA等視頻信息，也就是將四路VGA或者視頻的畫面，每一個全畫面縮小成1/4的畫面大小并放置于不同位置從而在監視器上組合成四畫面分割顯示。VGA畫面分割器是一款專業化的高端圖像處理設備，能夠在一個顯示終端上同時四個動態畫面.
三．工作特點:
?????????VGA畫面分割器采用了運動偵測與補償運算、內插運算、邊緣平滑處理及雜波信號抑制等尖端處理技術，可將普通PAL/NTSC 隔行掃描視頻信號轉變?yōu)橹鹦袙呙璧母弋嬞|(zhì)、高分辨率的完全實時高清電視和計算機圖像信號再進行分割處理。圖像質量好、流暢、完全實時。提供多種顯示模式,可以實現窗口漫游，窗口疊加，縮放，畫外畫平鋪,畫中畫,窗口透視等功能,并且預設多種模式,用戶還可以自行定義預?存模式.
?????????VGA畫面分割器采用了運動偵測與補償運算、內插運算、邊緣平滑處理及雜波信號抑制等尖端處理技術，可將普通PAL/NTSC 隔行掃描視頻信號轉變?yōu)橹鹦袙呙璧母弋嬞|(zhì)、高分辨率的完全實時高清電視和計算機圖像信號再進行分割處理。圖像質量好、流暢、完全實時。提供多種顯示模式,可以實現窗口漫游，窗口疊加，縮放，畫外畫平鋪,畫中畫,窗口透視等功能,并且預設多種模式,用戶還可以自行定義預?存模式.
四. 應用范圍:
??????????VGA畫面分割器畫面分割器廣泛應用于：監控、指揮、調度系統、公安、消防、軍事、氣象、鐵路、航空等監控系統中、視訊會議、查詢系統等。
?
五．技術參數：
|
型號系列 |
WS-8B0401 |
|
輸入信號 |
多路VGA/RGB 全格式或者多路視頻CVBS信號；支持多種分辨率的輸入，支持常用的XGA，SXGA，SXGA+ UGA? 720P? WXGA? 1080P |
|
輸出信號 |
一路VGA(15pin D-SUB), 輸出分辨率支持XGA(1024×768@60Hz) |
|
操作方式 |
標準RS232端口(隨機提供系統操控調試軟件),遙控器 |
|
顯示模式 |
多種顯示模式,可以通過操控軟件隨時調整,所見即所得 |
|
系統控制軟件 |
隨機配送 |
|
功耗 |
15W/路 |
|
供電 |
180-240VAC, 50Hz |
|
工作溫度 |
0-60攝氏度 |
|
工作濕度 |
15-85% |
|
機箱規格 |
2U/4U標準機箱—根據輸入通道不同選擇不同機箱 |
|
機箱尺寸 |
4U/530mm(長）×510mm（寬）×180mm（高） |
|
重量 |
大約10-20KG |
聲明：澳科森（OCTHION）所有產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準。本公司保留最終的解釋權。
