功能簡介：
DVI圖像分割處理器，是一款高性能的圖像處理設備，主要用于四路數字或者模擬信號輸入，實現多路輸入信號拼接的形式以DVI或者VGA輸出顯示，是大屏幕顯示系統的核心控制部件。
它能夠?qū)崿F(xiàn)單機顯示多畫面,多畫面疊加，畫中畫，畫外畫等特殊顯示控制；支持多路不同的信號進行單屏四分割顯示；支持圖像窗口任意拉伸，任意壓縮。
該圖像分割器支持多種格式的視頻輸入，包括復合視頻CVBS，數字高清視頻HDMI1.3(HDCP1.3),模擬電腦信號VGA, 數字電腦信號DVI1.0等。其中復合視頻支持NTSC、PAL、SECAM制自適應處理；高清視頻支持隔行和逐行輸入，分辨率支持480I到1080P；電腦信號分辨率支持640X480到1920X1200。所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的數字DVI和模擬VGA信號，輸出分辨率支持640X480到1920X1200。
圖像分割控制器內部信號是多通道并行同步處理，每通道數據帶寬達到4.95G/S，每一輸出端口占用一個通道，所有圖像窗口均能實時流暢顯示，沒有任何圖像延遲、丟幀和不同步造成的圖像撕裂等現象。
圖像分割控制器的控制方式主要采用RS232串口控制，并具有RS232串口擴展功能，方便系統其它設備的級聯控制。隨機附帶多畫面拼接器控制軟件功能全面，操作簡便直觀，所見即所得，無需安裝，打開即用的性能特征。
技術特點：
1、基于多芯片數字信號交換技術，單屏最多支持4個不同信號窗口
圖像分割控制器采用多芯片數字信號交換技術架構，結合全數字硬件設計理念，實現無操作系統視頻圖像處理工作站,可以輕松實現多畫面疊加，畫面大小任意調整和不同信號共屏顯示，在同一顯示單元中最多可以開4個不同信號窗口。
2、專業級的圖像處理技術
采用業界最先進的圖像處理芯片，具有3D梳狀濾波視頻解碼，3D降噪和運動自適應補償?shù)娜ジ粜屑夹g(shù)，膚色校正，色彩鮮艷度增強，GAMMA校正和幀頻轉換等先進功能。輸出畫面無鋸齒和拖尾現象，畫質細膩銳利、清晰流暢、色彩亮麗。即使輸入信號是效果較差的復合視頻CVBS，也能擁有卓越的圖像輸出效果。
3、世界領先的Faroudja圖像處理技術
采用世界領先的Faroudja圖像處理技術，顯示處理效果無比倫比：
u 支持DCDi邊緣平滑技術
u 支持ACM彩色自適應管理技術
u 支持CCS亮色串?dāng)_抑制技術
u 支持Sharpness銳度增強技術
u 支持動態對比度增強技術
u 真正的六軸色彩控制重疊
u 消除噪聲放大
4、高精度的模擬輸入信號采樣
CVBS、VGA等模擬輸入信號采用10位，采樣率達165MHZ/S的ADC進行采樣，不同制式和分辨率的信號能自動識別，自動直流恢復，自動色彩校正，自動幾何校正，使輸入信號改變后輸出信號亮度、對比度和幾何位置保持一致性。
5、數據運算能力強大
數據并行處理，輸出端口占用一個通道，每通道數據帶寬達到4.95G/S，完全能滿足單路輸出1600*1200/60HZ（165MHZ）的高分辨率顯示。高速運動畫面無撕裂，不丟幀，無圖像追趕現象。
6、純硬件結構、不死機，不黑屏、電源冗余備份、穩定性高
采用純硬件結構，無操作系統，無板卡式處理器死機、藍屏和病毒的困擾，無系統崩潰風險，可全年持續工作，啟動時間小于6秒。
7、單臺設備最大支持4路輸出，并支持多臺級聯
單臺設備最大支持4路CVBS,4路VGA和4路DVI/HDMI輸入，1路DVI/VGA輸出，并支持多臺級聯。
8、極高性價比
自主知識產權產品，所有芯片及元器件自行采購生產，元器件均采用耐高溫，長壽命器件，并選用最新芯片，高省去中間環節，有極高的性價比。相比市場上的多信號畫面分割器，多采用工控機箱處理器的方式，我們采用的是單板集成多通道的方式，簡單實用得多。
9、圖形控制器技術指標
|
名稱 |
規格 |
|
RGB輸入 |
|
|
輸入接口 |
HD15 |
|
同步模式 |
HV分離同步、復合同步、綠同步 |
|
像素時鐘 |
165MHz |
|
分辨率 |
640x480/60HZ 至 19200x1200/60HZ |
|
色彩深度 |
24bit,1677萬色 |
|
縮放和顯示 |
無限制 |
|
圖像控制 |
移動、變形、亮度、對比度、色溫； |
|
HDMI/DVI輸入 |
|
|
輸入接口 |
HDMI(兼容DVI信號) |
|
分辨率 |
支持480I~1080P輸入，DVI信號支持640x480/60HZ 至 1600x1200/60HZ |
|
色彩深度 |
24bit,1677萬色 |
|
縮放和顯示 |
無限制 |
|
圖像控制 |
移動、變形、亮度、對比度、色溫； |
|
視頻輸入 |
|
|
輸入格式 |
NTSC、PAL或SECAM |
|
識別方式 |
自動識別 |
|
圖像控制 |
移動、變形、亮度、對比度、色溫； |
|
輸出 |
|
|
輸出接口 |
DVI－I連接器 （適合模擬和數字，包括DVI－I至HD15適配器） |
|
輸出格式 |
模擬和數字信號同時輸出 |
|
輸出分辨率 |
640x480 至 1920x1080 |
|
輸出刷新頻率 |
60Hz |
|
色彩深度 |
24bit,1677萬色 |
|
控制端口 |
RS232 |
|
控制軟件 |
專業大屏幕控制軟件 |
|
電氣特性 |
輸入電壓：直流12V |
|
|
|
|
功耗 |
最大15W |
|
|
|
|
|
|
|
|
|

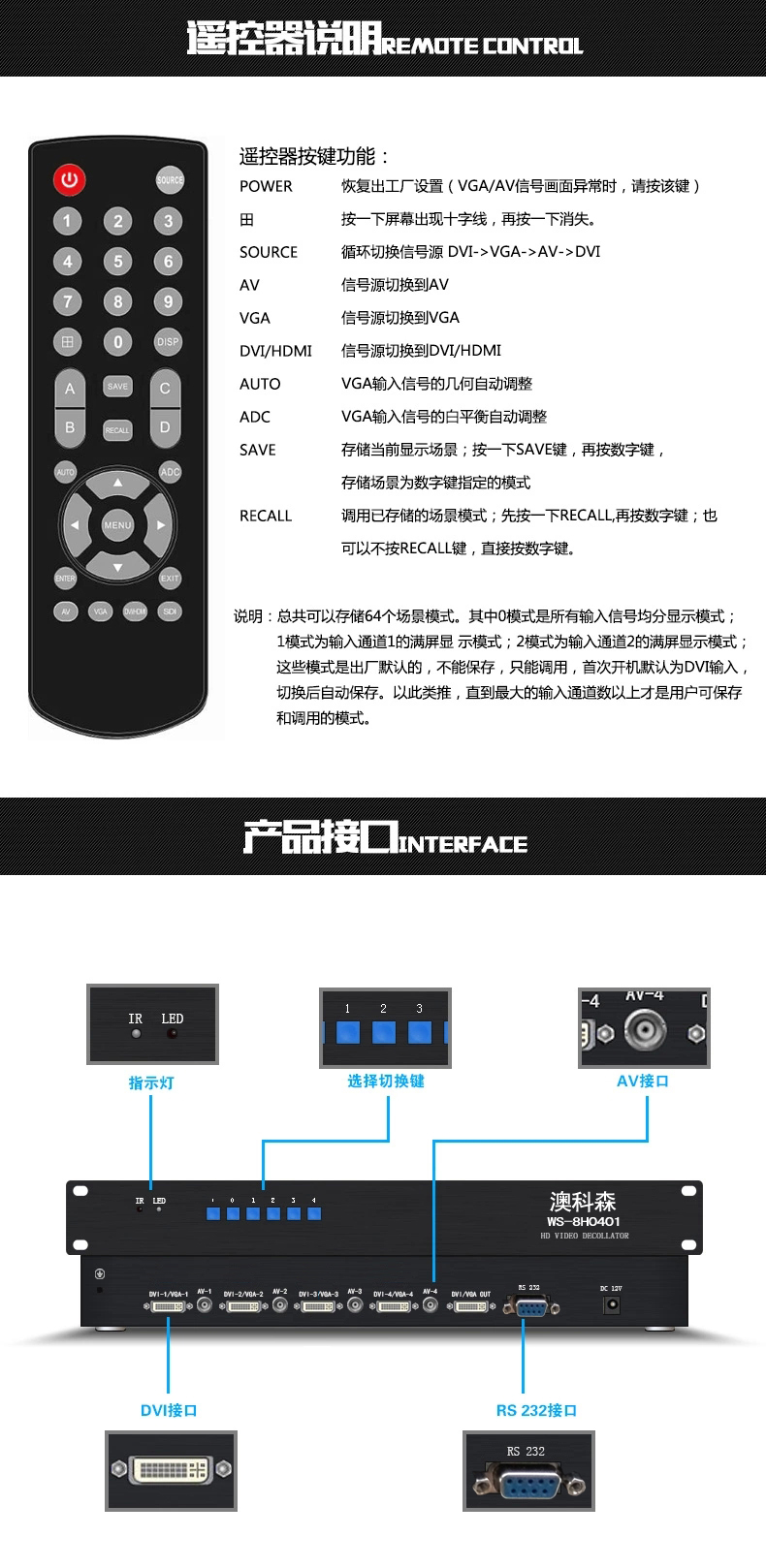

接口按鍵說明：
